Муфта зубчатая МЗ-9
Оформить в розницу
Заполните поля ниже и нащи менеджеры свяжутся с вами в самое ближайшее время.
* - поля, обязательные для заполнения.
Зубчатая муфта МЗ-9 от проверенного поставщика — компании «Буревестник», является одной из разновидностей механических муфт. Деталь предназначается для передачи крутящего момента на вал. ООО «Машиностроительно-Литейное Объединение «Буревестник» производит зубчатые муфты с разъемными и неразъемными обоймами типов МЗ, МЗП.
Описание детали

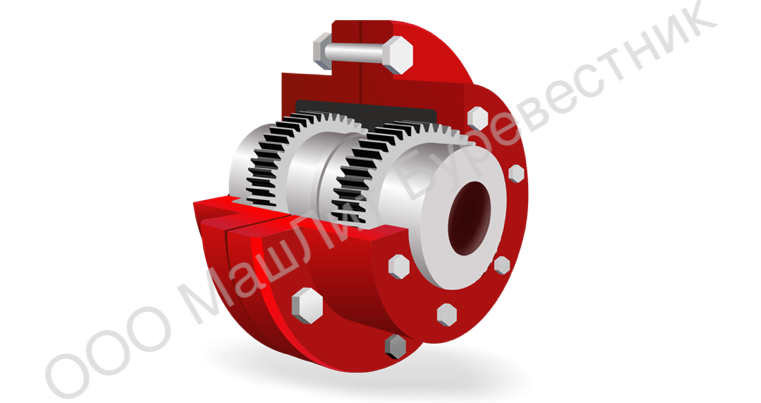

Зубчатая муфта МЗ-9 используется для компенсации радиального, углового и осевого смещения валов в процессе работы. В состав изделия входят:
- Две зубчатые обоймы;
- Втулки;
- Соединительные болты;
- Защитный кожух.
Параметры изделия:
- модуль М: 6
- количество зубьев Z: 46
- длина муфты (D): 430 мм
- диаметр вала (d): 90 мм
- длина L: 335 мм
- длина L1: 345 мм
- масса: 176 кг
- номинальный крутящий момент: 40000 Н*м
- максимальная частота вращения: 1700 об/мин.
ООО «Машиностроительно-Литейное Объединение "Буревестник" изготавливает муфты всех типов по параметрам стандартов ГОСТ 5006-55, ГОСТ 5006-83, ГОСТ 5006-94, ГОСТ Р 50895-96.
Зубчатые муфты МЗ и МЗП проходят механическую и термическую обработку до достижения параметра твердости в 35-45 HRC.

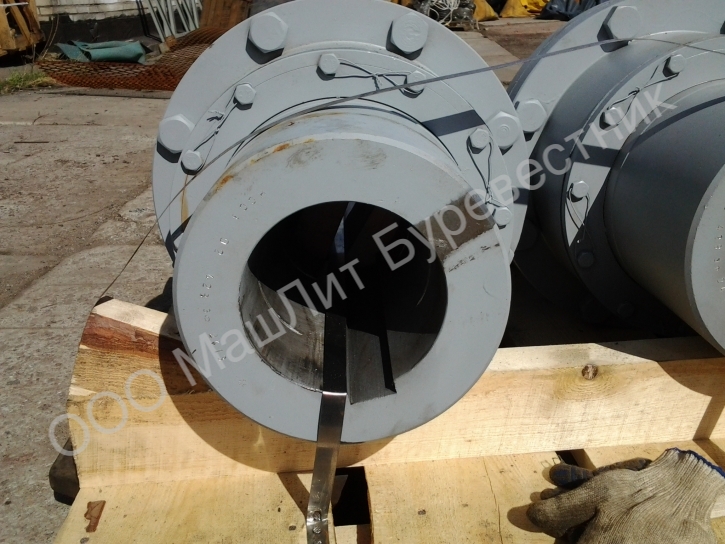

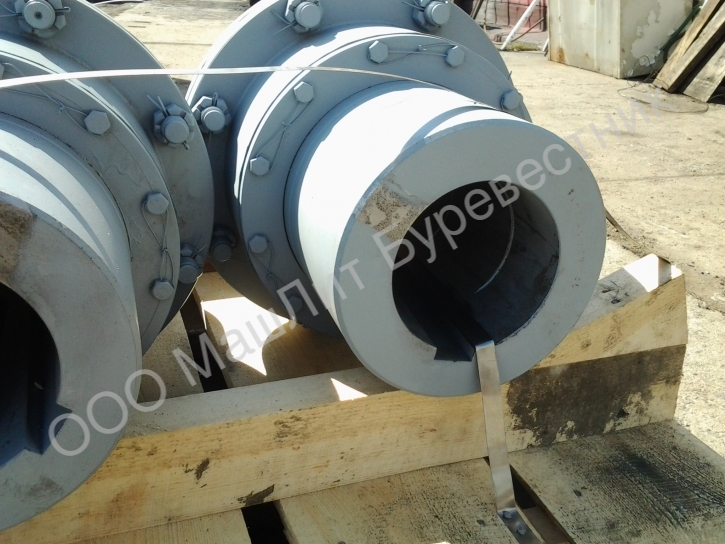

Муфты поставляются в собранном виде с нерасточенными втулками. Перед установкой изделие нагревается. Расточка муфт МЗ может иметь коническое и цилиндрическое исполнение. При монтаже необходимо добиться совпадения отметок (рисок) на впадине зуба обоймы и на выступе зуба втулки.
Для увеличения износостойкости рабочие поверхности муфты и валов обрабатываются солидолом. Масло снижает трения между зубчатыми обоймами. Слив и замена технических жидкостей проводится через отверстия на торцах муфты. Первая замена масла проводится через 100-150 рабочих часов, дальнейшие смены проводятся через 2000-5000 часов.
Замена детали проводится при износе и деформации зубьев.
Цена муфты МЗ-9 с индивидуальными параметрами отличается от стандартных моделей. Специалисты компании «Буревестник» готовы изготовить запчасти по ТУ заказчика. Мы выпускаем муфты в обычном и фланцевом исполнении.
Зубчатые муфты МЗ и МЗП проходят механическую и термическую обработку до достижения параметра твердости в 35-45 HRC.
Муфты поставляются в собранном виде с нерасточенными втулками. Перед установкой изделие нагревается. Расточка муфт МЗ может иметь коническое и цилиндрическое исполнение. При монтаже необходимо добиться совпадения отметок (рисок) на впадине зуба обоймы и на выступе зуба втулки.
Для увеличения износостойкости рабочие поверхности муфты и валов обрабатываются солидолом. Масло снижает трения между зубчатыми обоймами. Слив и замена технических жидкостей проводится через отверстия на торцах муфты. Первая замена масла проводится через 100-150 рабочих часов, дальнейшие смены проводятся через 2000-5000 часов.
Замена детали проводится при износе и деформации зубьев.
Цена муфты МЗ-9 с индивидуальными параметрами отличается от стандартных моделей. Специалисты компании «Буревестник» готовы изготовить запчасти по ТУ заказчика. Мы выпускаем муфты в обычном и фланцевом исполнении.
Купить МЗ-9
Купить муфту МЗ-9 на официальном сайте компании — самый простой и быстрый способ оформления покупки. Цены указаны с учетом НДС. Работает доставка во все регионы России. Выгодные предложения для корпоративных клиентов.
| Обозн. | ØD | Ød | Ød1 | Ød2 | L | L1 | L2 | L3 | l | l1 | Част. вращ. об/ мин |
Крутящий момент Н*м | Масса, кг |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| МЗ | МЗП | |||||||||||||
| МЗ-1 | 170 | 20 | 20 | 40 | 115 | 122 | 129 | 134 | 55 | 52,5 | 6300 | 71 | 11,8 | 10,6 |
| МЗ-2 | 185 | 30 | 30 | 50 | 145 | 152 | 160 | 165 | 70 | 67,5 | 5000 | 140 | 16,1 | 15,4 |
| МЗ-3 | 220 | 40 | 40 | 60 | 170 | 180 | 196,5 | 204 | 85 | 89,5 | 4000 | 315 | 29,3 | 29,8 |
| МЗ-4 | 250 | 45 | 45 | 75 | 215 | 225 | 234 | 242 | 105 | 102,5 | 3350 | 560 | 50,5 | 47,3 |
| МЗ-5 | 290 | 50 | 50 | 90 | 235 | 245 | 235 | 243 | 115 | 110 | 2800 | 800 | 61 | 62 |
| МЗ-6 | 320 | 60 | 60 | 105 | 255 | 265 | 255 | 263 | 125 | 120 | 2500 | 1180 | 81 | 80 |
| МЗ-7 | 350 | 65 | 65 | 120 | 285 | 295 | 285 | 293 | 140 | 135 | 2120 | 1900 | 109 | 111 |
| МЗ-8 | 380 | 80 | 80 | 140 | 325 | 335 | 325 | 333 | 160 | 155 | 1900 | 2360 | 146 | 147 |
| МЗ-9 | 430 | 90 | 90 | 160 | 335 | 345 | 335 | 343 | 165 | 160 | 1700 | 3000 | 176 | 179 |
| МЗ-10 | 490 | 110 | 110 | 180 | 365 | 375 | 365 | 373 | 180 | 175 | 1400 | 5000 | 264 | 264 |
| МЗ-11 | 545 | 120 | 120 | 220 | 405 | 415 | 405 | 415 | 200 | 195 | 1250 | 7100 | 376 | 372 |
| МЗ-12 | 590 | 140 | 140 | 250 | 487 | 497 | 485 | 493 | 240 | 232 | 1120 | 10000 | 531 | 520 |
| МЗ-13 | 684 | 160 | 160 | 280 | 521 | 536 | 523 | 533 | 260 | 253 | 1000 | 15000 | 739 | 750 |
| МЗ-14 | 734 | 180 | 180 | 320 | 571 | 586 | 568 | 578 | 280 | 273 | 900 | 20000 | 933 | 924 |
| МЗ-15 | 484 | 200 | 200 | 360 | 645 | 660 | 645 | 655 | 320 | 313 | 800 | 25000 | 1288 | 1237 |
