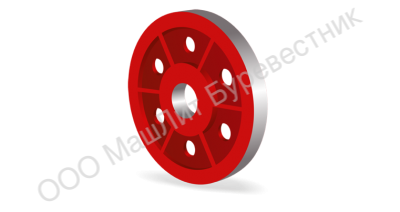

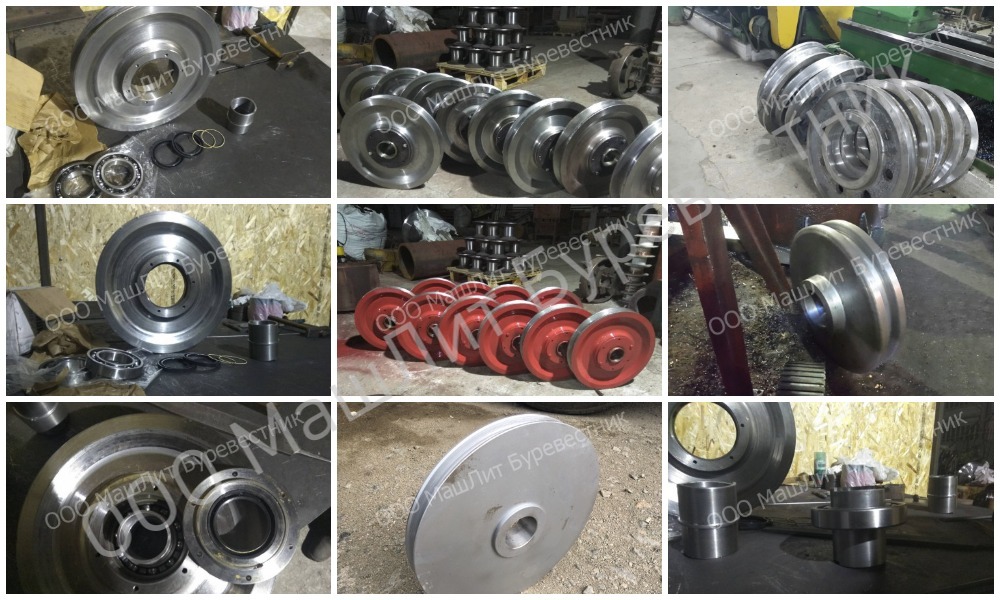

Обводной крановый блок

Крановый обводной блок (блок полиспаста) — это колесо с желобом по окружности, предназначенным для цепи или каната. По внутренней части ступицы выполнены посадочные места для подшипников. Блок канатный крановый применяется в подъёмном оборудовании различных типов: в мостовых, козловых, башенных и портальных кранах, а также в лебёдках и тормозных системах с гидротолкателями.



Назначение и принцип работы

Обводной блок служит для изменения направления движения гибкого тягового элемента и обеспечивает постоянство давлений на опоры барабана во время работы. Без него нагрузка на барабан и опоры распределялась бы неравномерно, что приводит к ускоренному износу.

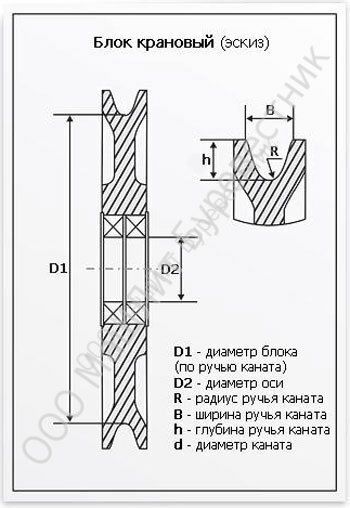

Принцип работы прост: трос набегает на желоб ролика и огибает его, меняя направление движения. Ролик вращается на оси, закреплённой на опоре. Профиль ручья соответствует диаметру троса — это снижает износ рабочей поверхности. Радиус ручья и глубина ручья подбираются под конкретный диаметр блока и условия эксплуатации.

Конструкция и модификации

Крановые обводные блоки подразделяются на подвижные и неподвижные. Тип изделия зависит от положения оси при работе крана.

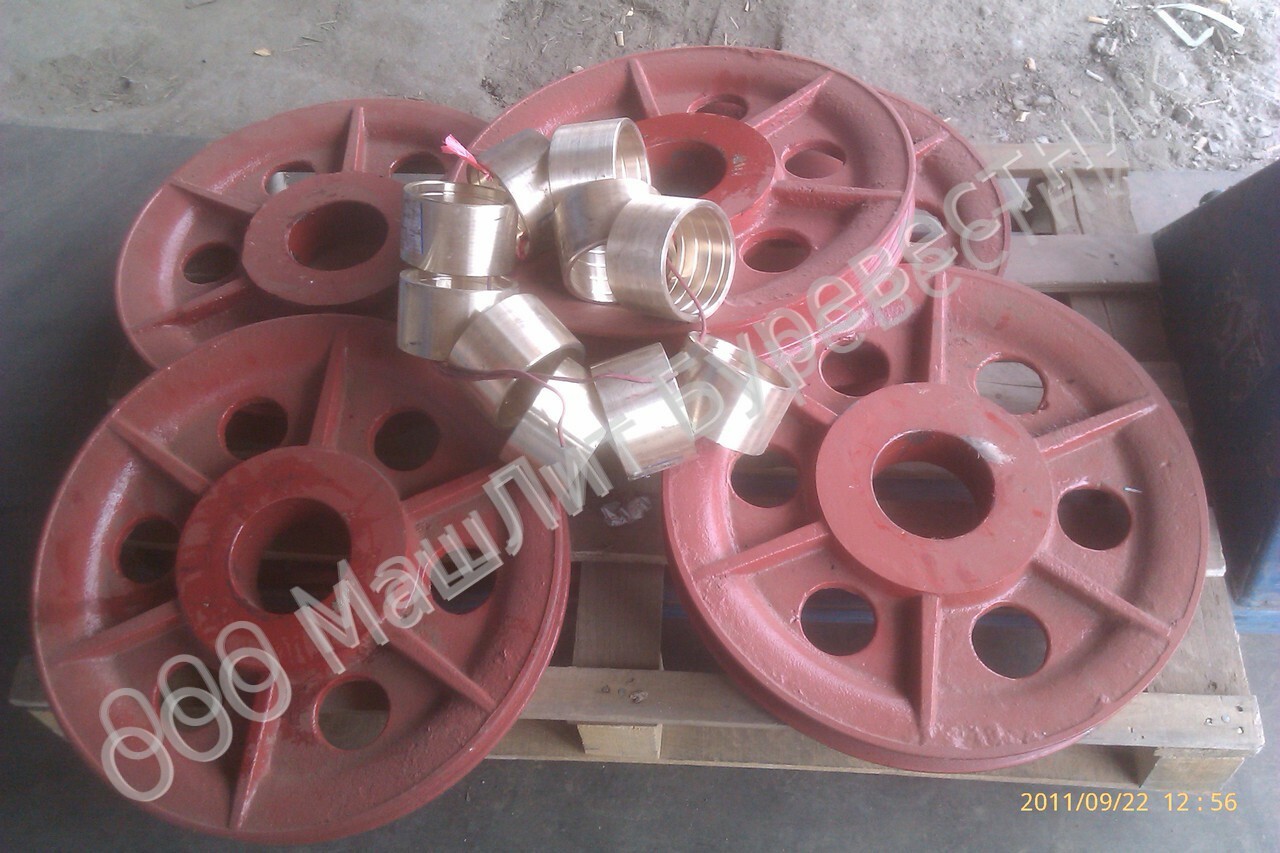

Изделия изготавливаются из стальных и прокатных заготовок методом отливки. Производство ведётся по ОСТ 24.091.05-82, сталь 25Л. Поверхность проходит механическую и термическую обработку. Для плавности хода используются подшипники скольжения и качения. Неподвижный конец троса закрепляется на специальном рычаге. Ось и ролик рассчитаны с учётом нагрузок на изгиб.

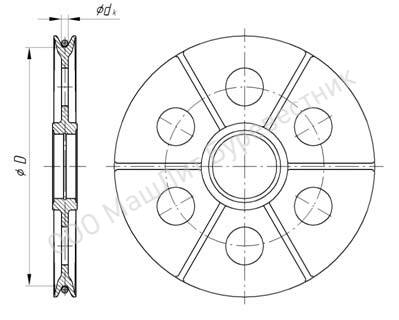

Блоки обводные ОСТ 24.091.05-82 сталь 25Л. Возможно изготовление других типоразмеров и по чертежам заказчика.

По назначению крановый блок может быть поддерживающим, уравнительным или направляющим. Уравнительный тип выравнивает нагрузку на двух ветвях. Для повышенных нагрузок применяются сдвоенные полиспасты. Выбор подходящего типа проводится на основании площади соприкосновения троса с поверхностью ручья.

Типы крановых обводных блоков

Крановые блоки делятся на несколько типов по конструкции и функции.

Обводные (отклоняющие)

Изменяют направление движения троса в тяговом тракте. Устанавливаются в местах перегиба канатной системы.

Уравнительные

Применяются в сдвоенных полиспастах. Обеспечивают равномерное распределение нагрузки между ветвями троса при подъёме груза. Широко используются в кранах мостовых, козловых и башенных, а также в лебёдках.

Блоки полиспаста

Входят в состав полиспастной системы, которая снижает усилие в тяговом элементе и увеличивает грузоподъёмность крана. Сдвоенные полиспасты имеют широкое применение в подъёмной технике.

Применение

Обводные и уравнительные крановые блоки применяются в следующих видах оборудования:

• мостовые краны — однобалочные и двухбалочные, опорные и подвесные;
• козловые краны;
• башенные и портальные краны;
• лебёдки и полиспастные системы в строительстве и промышленности;
• тормозные системы с гидротолкателями.

Ознакомьтесь с каталогом типоразмеров в таблице выше. Для смежных запасных частей — крановые колёса, муфты зубчатые, редукторы крановые, крюки грузовые — перейдите в соответствующие разделы.

Признаки износа и выбраковка

При работе крана ролик испытывает циклические нагрузки. Рабочая поверхность желоба постепенно изнашивается. Норма выбраковки: износ ручья более 40% от первоначального радиуса. Блок подлежит замене при:

• появлении трещин в теле ролика;
• износе рабочей поверхности желоба сверх допустимых норм;
• нарушении посадки на оси (люфт, биение).

Своевременная замена снижает износ троса и продлевает срок службы всей подъёмной системы.

Заказ и доставка

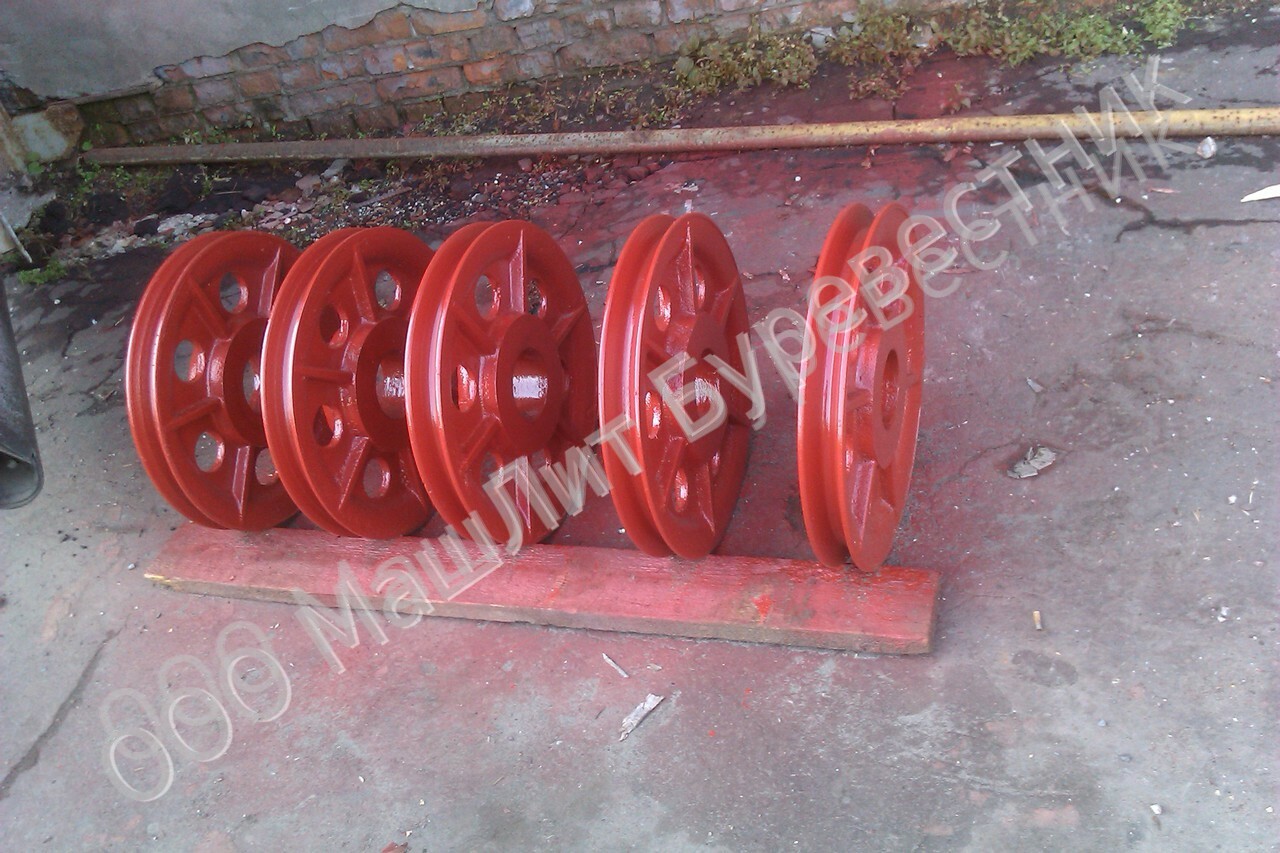

Основные типоразмеры крановых блоков есть в наличии на складе. Наиболее востребованные позиции отгружаются в сжатые сроки. Возможно изготовление по чертежам заказчика любой величины диаметра.

Для заказа укажите: тип устройства, диаметр троса, типоразмер или чертёж. Специалисты подберут нужную позицию или изготовят под ваши параметры. Доставка по всей России. Звоните: 8 (800) 234-83-43.
