Грузовой барабан — это механизм, предназначенный для наматывания и равномерной укладки тягового троса, входящего в состав кранового механизма.
Для намотки и равномерного укладывания тягового троса, которым оснащаются крановые механизмы, используют специальный механизм – грузовой барабан. Заказать это устройство можно, обратившись в ООО «МашЛит «Буревестник». Мы производим высококачественные грузовые барабаны для наматывания троса лебедки, которые обладают следующими конструктивными особенностями:
- главным рабочим элементом изделия является цельная трубная заготовка, которая может иметь на поверхности профильную нарезку или же быть гладкой;
- к торцам трубы приварены фланцы, а к их ободу прикручены ступицы;
- основой для запрессовывания центрального вала служит цилиндрическая внутренняя поверхность трубы;
- на центральном валу установлено зубчатое колесо, через которое происходит соединение с приводом редуктора.
|
d1 |
Цена с НДС |
|---|---|
|
300 |
От 34500 |
|
400 |
От 69000 |
|
500 |
От 103500 |
|
600 |
От 138000 |

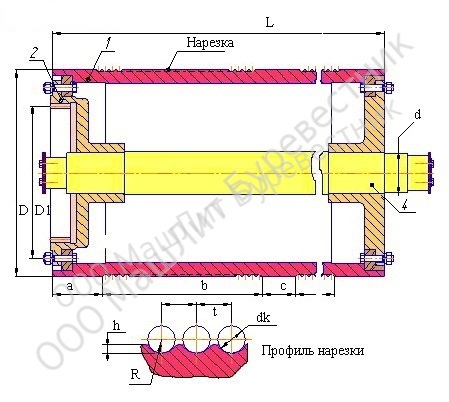

D – диаметр, D1 – диаметр зубчатого венца, d – диаметр вала, R- радиус канавки, t – шаг нарезки канавки, h – высота профиля канавки, dk – диаметр каната.
Основные габаритные размеры грузовых барабанов
|
ТИПОРАЗМЕР |
D, ММ |
DK, ММ |
ДЛИНА БАРАБАНА, ММ |
МАССА, КГ |
|
260 |
10,5 |
1300 |
146 |
|
|
260 |
13,5 |
1300 |
144 |
|
|
310 |
12 |
1420 |
297 |
|
|
310 |
14 |
1420 |
293 |
|
|
310 |
17 |
1420 |
290 |
|
|
400 |
10,5 |
1200 |
328 |
|
|
400 |
13,5 |
1200 |
334 |
|
|
400 |
16,5 |
1200 |
334 |
|
|
400 |
16,5 |
1200 |
338 |
|
|
400 |
19,5 |
1200 |
341 |
|
|
410 |
19,5 |
1500 |
980 |
|
|
510 |
17 |
2300 |
835 |
|
|
510 |
20 |
2300 |
825 |
|
|
510 |
23 |
2300 |
815 |
|
|
815 |
24 |
1890 |
1455 |
|
|
815 |
28 |
1890 |
1440 |
Трос в процессе наматывания на барабан может укладываться как в несколько слоев, так и в один. Для того чтобы укладка происходила равномерно, на внешней поверхности барабана делаются специальные проточки, которые не допускают спутывание каната. Подобная конструкция грузового барабана позволяет уменьшить нагрузку, возникающую между тросом лебедки и трубой. В результате существенно возрастает срок службы механизма. Проточки изготавливаются как в левом, так и в правом исполнении. Безопасность работы агрегата обеспечивается надежным тормозным устройством. Существуют модификации грузовых барабанов с гладкой рабочей поверхностью.
Рекомендации по выбору изделия
Выбор грузового барабана осуществляется с учетом следующих моментов:
- трос лебедки при подъеме груза в крайнее верхнее положение должен умещаться в барабане полностью;
- при перемещении груза в крайнее нижнее положение, на барабане должно оставаться как минимум 1,5 витка троса.
Выбор грузового барабана также зависит от длины троса лебедки. Существуют модели диаметром от 20 сантиметров до 1 метра. Приобрести различные модификации этих механизмов всегда можно в ООО «МашЛит «Буревестник».
