В механизмах, где перемещение рабочих органов производится с помощью валов, всегда присутствуют муфты. Важным связующим звеном, позволяющая передавать максимальный крутящий момент является муфта. Компания «Буревестник» производит и реализует МЗ, МУВП, МЗП. Большой выбор муфт в наличии и под заказ.
Описание
Крановая зубчатая муфта серии МЗ относится к классу подвижных. Изделие может совершать радиальные и угловые смещения. В обоймы вставляются втулки. Обоймы покрываются специальными манжетами. Сцепление зубьев позволяет добиться необходимого смещения.

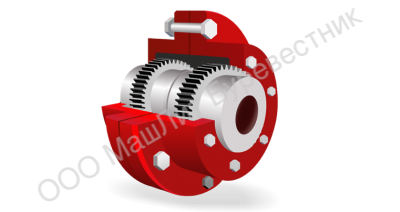

Основные элементы зубчатой муфты:
- полумуфта с внешними зубьями;
- обойма с внутренними зубчатыми венцами;
- резиновые уплотнители (сальники);
- крепежные болты и отверстие под смазку.
ООО «Машиностроительно-Литейное Объединение "Буревестник" производит широкий ассортимент зубчатых муфт с тормозными шкивами. Изделия общего назначения передают крутящий момент размеров от 1000 до 63000 Н*м.
Подобные конструкции чаще всего применяются для соединения 2 расположенных последовательно валов. Значения крутящего момента зубчатых муфт должны быть в пределах 1–63 кН*м. Возможно изготовление специальных изделий для передачи момента до 250 кН*м.
| Обозн. | ØD | Ød | Ød1 | Ød2 | L | L1 | L2 | L3 | l | l1 | Част. вращ. об/ мин |
Крутящий момент Н*м | Масса, кг |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| МЗ | МЗП | |||||||||||||
| МЗ-1 | 170 | 20 | 20 | 40 | 115 | 122 | 129 | 134 | 55 | 52,5 | 6300 | 71 | 11,8 | 10,6 |
| МЗ-2 | 185 | 30 | 30 | 50 | 145 | 152 | 160 | 165 | 70 | 67,5 | 5000 | 140 | 16,1 | 15,4 |
| МЗ-3 | 220 | 40 | 40 | 60 | 170 | 180 | 196,5 | 204 | 85 | 89,5 | 4000 | 315 | 29,3 | 29,8 |
| МЗ-4 | 250 | 45 | 45 | 75 | 215 | 225 | 234 | 242 | 105 | 102,5 | 3350 | 560 | 50,5 | 47,3 |
| МЗ-5 | 290 | 50 | 50 | 90 | 235 | 245 | 235 | 243 | 115 | 110 | 2800 | 800 | 61 | 62 |
| МЗ-6 | 320 | 60 | 60 | 105 | 255 | 265 | 255 | 263 | 125 | 120 | 2500 | 1180 | 81 | 80 |
| МЗ-7 | 350 | 65 | 65 | 120 | 285 | 295 | 285 | 293 | 140 | 135 | 2120 | 1900 | 109 | 111 |
| МЗ-8 | 380 | 80 | 80 | 140 | 325 | 335 | 325 | 333 | 160 | 155 | 1900 | 2360 | 146 | 147 |
| МЗ-9 | 430 | 90 | 90 | 160 | 335 | 345 | 335 | 343 | 165 | 160 | 1700 | 3000 | 176 | 179 |
| МЗ-10 | 490 | 110 | 110 | 180 | 365 | 375 | 365 | 373 | 180 | 175 | 1400 | 5000 | 264 | 264 |
| МЗ-11 | 545 | 120 | 120 | 220 | 405 | 415 | 405 | 415 | 200 | 195 | 1250 | 7100 | 376 | 372 |
| МЗ-12 | 590 | 140 | 140 | 250 | 487 | 497 | 485 | 493 | 240 | 232 | 1120 | 10000 | 531 | 520 |
| МЗ-13 | 684 | 160 | 160 | 280 | 521 | 536 | 523 | 533 | 260 | 253 | 1000 | 15000 | 739 | 750 |
| МЗ-14 | 734 | 180 | 180 | 320 | 571 | 586 | 568 | 578 | 280 | 273 | 900 | 20000 | 933 | 924 |
| МЗ-15 | 484 | 200 | 200 | 360 | 645 | 660 | 645 | 655 | 320 | 313 | 800 | 25000 | 1288 | 1237 |
Смещение от оси компенсируется за счет втулок, благодаря боковым зазорам.
Изделия целиком производятся из стали. На предприятиях группы «Буревестник» компенсирующие зубчатые муфты изготавливаются из отливок или с помощью ковки. Ковка используется для изделий диаметром не более 140 мм, крупные детали заливаются в специальные формы, расположенные в горизонтальном положении. Зубья подвергаются термической обработке.
Параметры зубьев регламентируются ГОСТ 5006-55 для валов диаметром от 40 до 560 мм. Согласно документу, максимальный допустимый угол перекоса должен составлять не более 1 градуса.
Размер зубчатой муфты выбирают исходя из показателя крутящего момента.
Муфты МУВП (упругие втулочно-пальцевые)
Муфты МУВП используются для передачи вращения между соосными валами при условии, если крутящий момент находится в диапазоне от 6,3 до 16 кН*м. Конструктивные особенности таких муфт позволяют не только компенсировать смещение валов, но и минимизировать динамические нагрузки.
Приобрести МУВП различных типов всегда можно в ООО «МашЛит «Буревестник». Мы являемся производителем и поставщиком продукции и предлагаем широкий ассортимент различных типов редукторов, барабанов и других изделий по приемлемым ценам в Москве. Вся наша продукция отличается высочайшим качеством исполнения, надежностью и долговечностью.
Стоимость зубчатых муфт
| N черт. | øD | ød | Ød1 | Ød2 | L | L1 | L2 | L3 | I | I1 | об/мин | Крутящий момент | Масса, кг | Прим. | Стоимость с учетом НДС | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| МЗ | МЗП | |||||||||||||||
| 6422-00И-01 | 170 | 20 | 20 | 40 | 115 | 122 | 129 | 134 | 55 | 52.5 | 6300 | 71 | 11,8 | 10,6 | МЗ-1 | 3.960 |
| -2 | 185 | 30 | 30 | 50 | 145 | 152 | 160 | 165 | 70 | 67,5 | 5000 | 140 | 16,1 | 15.4 | МЗ-2 | 4.950 |
| -3 | 220 | 40 | 40 | 60 | 170 | 180 | 196,5 | 204 | 85 | 89.5 | 4000 | 315 | 29,3 | 29.8 | МЗ-3 | 7.370 |
| -4 | 250 | 45 | 45 | 75 | 215 | 225 | 234 | 242 | 105 | 102.5 | 3350 | 560 | 50.5 | 47,3 | МЗ-4 | 7.920 |
| 5 | 290 | 50 | 50 | 90 | 235 | 245 | 235 | 243 | 115 | 110 | 2800 | 800 | 61 | 62 | МЗ-5 | 9.020 |
| -6 | 320 | 60 | 60 | 105 | 255 | 265 | 255 | 263 | 125 | 120 | 2500 | 1180 | 81 | 80 | МЗ-6 | 10.450 |
| -7 | 350 | 65 | 65 | 120 | 285 | 295 | 285 | 293 | 140 | 135 | 2120 | 1900 | 109 | 111 | МЗ-7 | 17.600 |
| -8 | 380 | 80 | 80 | 140 | 325 | 335 | 325 | 333 | 160 | 155 | 1900 | 2360 | 146 | 147 | МЗ-8 | 21.120 |
| -9 | 430 | 90 | 90 | 160 | 335 | 345 | 335 | 343 | 165 | 160 | 1700 | 3000. | 176 | 179 | МЗ-9 | 30.250 |
| -10 | 490 | 110 | 110 | 180 | 365 | 375 | 365 | 373 | 180 | 175 | 1400' | 5000 | 264 | 264 | МЗ-10 | 44.000 |
| -11 | 545 | 120 | 120 | 220 | 405 | 415 | 405 | 415 | 200 | 195 | 1250 | 7100 | 376 | 372 | МЗ-11 | 68.200 |
| -12 | 590 | 140 | 140 | 250 | 487 | 497 | 485 | 493 | 240 | 232 | 1120 | 10000 | 531 | 520 | МЗ-12 | 78.650 |
Купить зубчатую муфту
На сайте компании «Буревестник» вы можете приобрести зубчатые муфты. Мы производим:
- муфта с разъемной и неразъемной обоймой;
- муфта с промежуточным валом;
Также мы предлагаем втулки для муфт и другие запчасти для кранового оборудования по низкой цене. Мы готовы изготовить комплектующие для кранов по размерам заказчика. Квалифицированные консультанты готовы помочь вам в выборе товара. Быстро оформить заказ на покупку вы можете на нашем официальном сайте. Мы предлагаем выгодные условия для оптовиков. Наши специалисты готовы выполнить широкий спектр работ с подъемно-транспортным оборудованием.
-
