Устройство подкрановых путей козлового крана

Безопасная эксплуатация КК возможна только при правильном монтаже несущих и ходовых элементов конструкции, в числе которых и подкрановые.

Устройство подкрановых путей козлового крана регламентируется документом ГОСТ Р 56944-2016. Пути для КК принадлежат к категории наземных и во многом схожи с путевыми аналогами башенного подъемно-транспортного оборудования.

Устройство кранового пути козлового крана отличается повышенной дистанцией между рельсами. Расстояние между ходовыми колесами зависит от длины мостового пролета и может превышать 32 метра.

Крановый путь КК состоит из:

  • Земляного полотна.
  • Дренажной системы.
  • Верхнего строения (рельсы, шпалы, бетонные балки, детали крепления и заземления).

 устройство подкрановых путей козлового крана

Конструкцию условно разделяют на две части – верхнюю и нижнюю. Внизу расположена земляная насыпь, амортизирующая «подушка», вверху – элементы рельсового пути и электрооборудования для осуществления безопасной эксплуатации грузоподъёмного механизма.

Земляной слой укладывают с однобоким скатом для ухода воды в дренаж. Засыпаемый песок и земля должны быть полностью очищены от строительного мусора, грязи и камней. Насыпной вал должен засыпаться с применением одного материала.

В устройстве рельсовых путей козловых кранов в верхнее строение входит:

  • балластная призма,
  • рельсовые пути,
  • элементы крепления.

Балласт обеспечивает стабильность нитей рельс и равномерное распределение нагрузки от крана на земляное полотно. В создании балластной зоны применяют щебень, гравийно-песчаную смесь.

Подрельсовые опоры – элементы, на которых монтируется рельсовый путь – бетонные и железобетонные плиты, шпалы и деревянные балки. Рельсы укладываются на шпалы, жестко скрепляются сваркой, дополненной стальной проволокой или металлической полосой. Размер и конструктивные особенности кранового пути зависят от грузоподъемности крана и интенсивности его работы.

Рельсы для крана могут быть двух категорий:

  • обычные железнодорожные (маркировка Р),
  • специализированные крановые (маркировка КР).

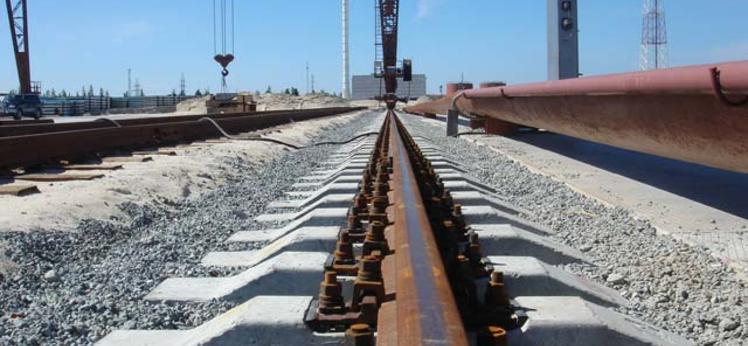

 подкрановые пути козлового крана

На концах путей устанавливаются тупиковые упоры контактного и бесконтактного типа. Буферы обеспечивают быстрое торможение многотонной конструкции. Ограничители перемещения отключат движущий механизм кранового устройства. Их монтируют на расстоянии полного остановки крана при торможении.

Размещение кабельных сетей в проекте зависит от требований безопасности и расположения подводимых коммуникаций. Для кранов с барабаном кабели укладываются в грунт или в специальный лоток, без кабеля – только в лоток.

Важный аспект безопасности пути – заземление. Перемычки-заземлители необходимо вкапывать на расстоянии 2,5-3,5 метров друг от друга.

После завершения всех монтажных работ происходит обкатка крановых путей. Кран без груза двигается по всей длине рельс 10-15 раз, затем с контрольным весом для определения слабых участков земляной насыпи и ее укрепления.
