Технические характеристики козловых кранов

Для подъема и перемещения грузов применяется несколько видов грузоподъемных механизмов. Конструкция и технические характеристики козловых кранов (КК) позволяют эксплуатировать их на открытых производственных площадках.

По классификации КК и ККС(специальные) относятся к подъемно-транспортному оборудованию мостового типа.

Классификация и характеристики ККС

Как и все подъемные механизмы, конструкция и характеристики козловых кранов оцениваются по следующим параметрам:

  • Максимальная грузоподъемность – может достигать 900 тонн.
  • Длина одного пролета – до 80 метров.
  • Длина вылета консоли.
  • Скорость подъема груза.
  • Скорость передвижения тележки по рельсам – до 26 метров в минуту.
  • Скорость перемещения опор по рельсам.
  • Общая масса крана.

Высота поднятия груза ограничивается высотой рабочего пролета. Козловые краны позволяют без труда работать с ж/д вагонами с высокими бортами, осуществляя загрузку сверху.

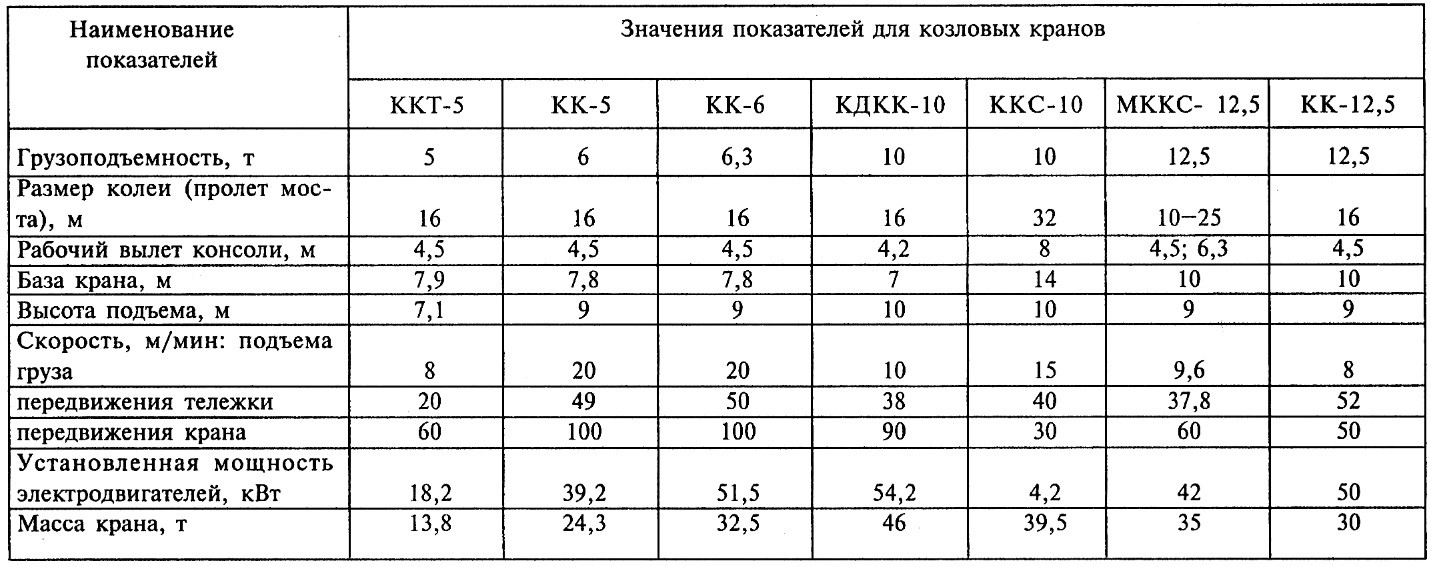

 технические характеристики козловых кранов

Рис. 1. Технические характеристики КК

Вылеты консоли позволяют осуществлять работы за пределами рельсовых путей (в радиусе нескольких метров вокруг).

По назначению КК подразделяются на три основные группы:

  • Общего назначения – (ГОСТ 7352-88). В эту группу входят двухконсольные краны с г/п от 3,2 до 32 тонн, режимом работы 3К-6К, климатическое исполнение – У, категория размещения 1 – для открытых производственных площадок.
  • Строительно-монтажные – устанавливаются для сборки строительных сооружения и оборудования на заводах и предприятиях. Г/п до 400 тонн, длина пролета – 80 метров, подъем груза на высоту до 30 метров.
  • ККС – для транспортировки крупногабаритных грузов и работы на гидроэлектростанциях. Г/п до 900 тонн, длина пролета – до 150 метров, подъем груза на высоту до 80 метров.

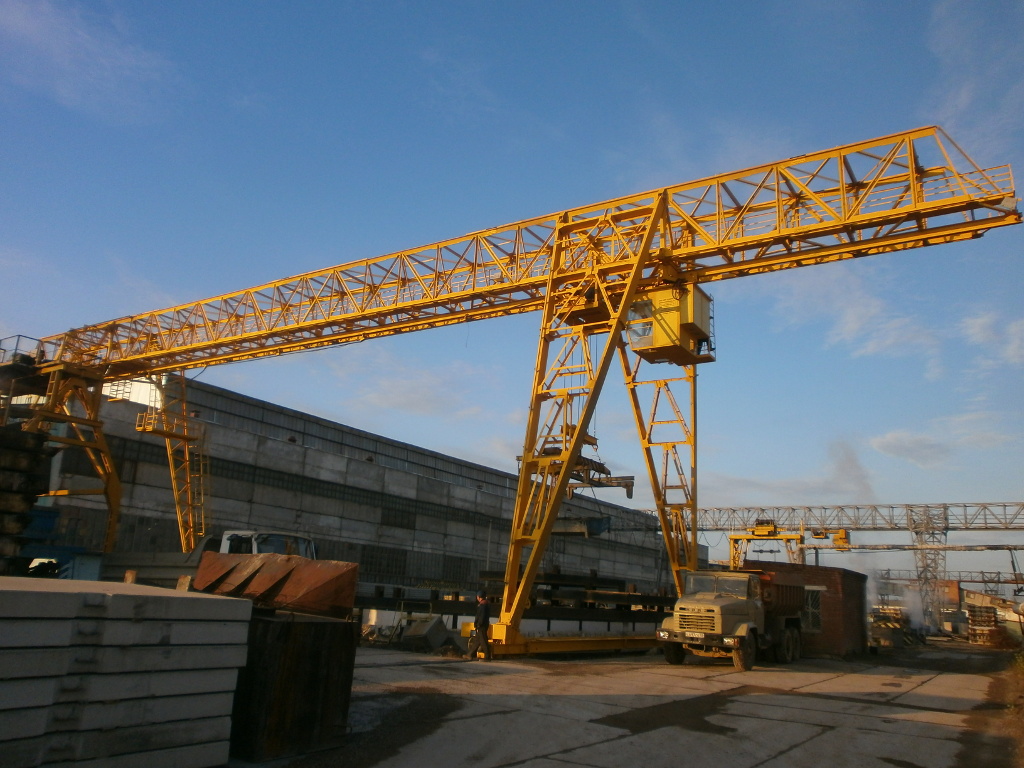

 козловой кран

Рис. 2. Козловой кран

Несущая балка может иметь трубчатое, коробчатое или ферменное сечение. Трубчатое строение позволяет осуществлять перемещение конструкции на автотранспорте. Сборные фермы имеет низкую парусность, что повышает КПД движущего агрегата. Коробчатые краны имеют одинаковую грузоподъемность во всех точках – как на пролете, так и на вылете консоли.

Система управления может быть:

  • Релейно-контакторная.
  • Дроссельная.
  • Частотная.

Передвижение осуществляется по рельсовым путям, устанавливаемых на песчано-гравийном балласте, которые должны иметь габарит приближения к опорным элементам 2,75 метров.

Токоподвод к крану выполняется через кабельный барабан или гирлянду. Напряжение в электрической цепи – 380 В.
