Схема подключения кран-балки с пультом

Кран-балка представляет собой компактную конструкцию, в которой объединены следующие элементы:

• Мостовые и несущие балки с ограничителями движения.
• Электрический двигатель.
• Понижающий редуктор для регулировки крутящего момента.
• Нарезной или плоский барабан для укладки крановых тросов.
• Шкаф с пусковым оборудованием.

Обычно используется схема подключения кран-балки с пультом, позволяющая управлять подъемным механизмом с пола. Оператор может контролировать процесс перемещения груза с удобной позиции.

Принципиальные схемы подключения кран-балки в большинстве моделей имеют много общего. Они наглядно демонстрируют принцип работы грузоподъемного устройства и электрооборудования.

Большинство кран-балок питается от сети с напряжением 380 В и напряжением 50 Гц. Для запуска используется пускатели реверсивного действия с системой блокировки питания. Данная функция обеспечивает остановку двигателя при перебоях в энергоснабжении.

Схема подключения пульта управления кран-балкой предусматривает, что работа электрических устройств на тельфере возможна только при нажатии соответствующих программных кнопок.

Принципиальная схема подключения кран-балки

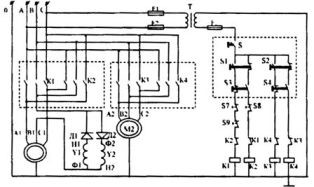

Рис. 1. Схема подключения электротали г/п 5 тонн

Стандартным примером подключения электротали может служить грузоподъёмный механизм Слуцкого завода. В цепи управления напряжение составляет 42 В.

Оборудование включает: дисковые тормоза, стандартные и аварийные выключатели в верхнем и нижнем положении.

Питание на электродвигатель и грузоподъемные узлы подается через четырехжильный кабель. Одна из жил используется для заземления. Это говорит о том, что используется троллейный тип питания для кранов высокой грузоподъемности.

Напряжение в цепи управления – 42 В, достигается за счет трансформатора (Т), который также заземляется. Предохранители (F1-F3) предохраняют трансформаторные обмотки. Ключ (S) подает напряжение в сеть на пускатели. Управление передвижением осуществляется с помощью кнопок S1-S4, подающих ток на катушки К1-К4.

Токоподвод электрическим кабелем

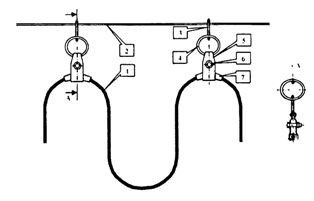

Рис.2. Токоподвод к тали с помощью гибкого кабеля

В большинстве случаев на кранах грузоподъёмностью до 10 тонн схема подачи питания с использованием гибкого кабеля.

На рис. 2 кабель 1 подвешивается кольцами (3,4) на струнах 2. Такое строение позволяет подавать питание на расстояние 25-30 метров. Зажимы 5 и болт для стягивания 6 жестко фиксируют провод в текущем положении. Подкладка 7 защищает резиновую оплетку от стирания.

Если ток подается на расстояние, превышающее 30 метров, необходимо использовать жесткую направляющую. Для протягивания кабеля более чем на 50 метров необходимо проводить расчёты. Применение тонкожильных проводов позволяет крану находится на расстоянии до 60 метров от источника питания, однако при высоких эксплуатационных нагрузках данная схема будет неэффективна.
