Как рассчитать прогиб концевых балок мостового крана

Балка – элемент, представляющий жёсткий стержень, который нагружается вертикально действующими силами. Главный пролет крановых металлоконструкций имеет вид моста – конструктивного элемента, служащим для передвижения грузоподъемной тележки. В данном материале вы узнаете, как рассчитать прогиб концевых балок мостового крана.

Что такое прогиб? Это смещение поперечного сечения балки в вертикальном положении под воздействием оказываемой нагрузки. Узнать данную величину можно из следующих характеристик: длины и размеров поперечника балочной металлоконструкции.

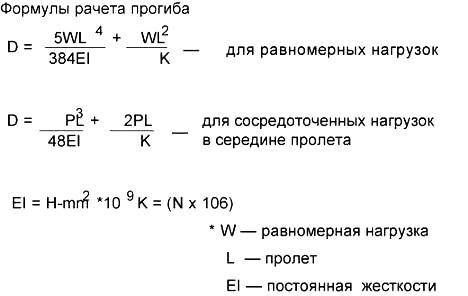

расчет прогиба для кранов

Помимо перемещений в вертикальной плоскости, возможен поворот балки относительно начальной плоскости. Данная величина рассчитывается с помощью метода начальных параметров.

Вычисление пролетного прогиба проводится при оценке двутавра на жесткость. На основании полученных значений подбирается оптимальный размер сечения несущего моста кран-балки.

В настоящий момент выполнить расчетные вычисления прогиба можно несколькими способами:

  • Воспользовавшись готовыми онлайн-калькуляторами (в том числе и на нашем сайте).
  • Используя справочные материалы, определить искомое значение для данного типа и размера балок.
  • Рассчитать величину прогиба с помощью формул.

Наиболее удобным и практичным способом определения прогиба считается метод начальных параметров, благодаря которому можно записать формулу вычисления искомого значения.

Под начальными параметрами понимают:

  • Прогибы на опорных подкрановых узлах равны 0.
  • В жёстких заделках искомые значения также равняются 0.

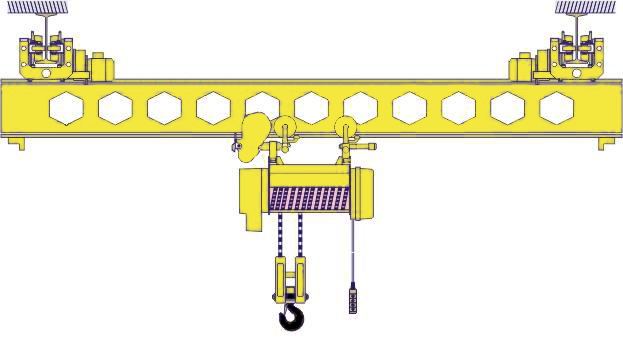

мостовой кран расчет прогиба

Для проведения расчета требуется знать все внешние нагрузки, оказываемые на главный пролет, и реакции опор. Задаются уравнения равновесия и система координат, на основании которой находятся недостающие значения. При необходимости для удобства подсчета вводятся дополнительные нагрузки. Общая жесткость балки складывается из жёсткости отдельных опор конструкции.

Для получения решения необходимо иметь следующие значения:

  • Момент инерции.
  • Геометрические характеристики.
  • Вычисление максимальной нагрузки.

Подробно вычислительные работы для определения балочного прогиба изучаются в дисциплине «Сопротивление материалов».
