Как работает кран-балка

Кран-балка – разновидность грузоподъемных механизмов мостового типа, предназначенных для работы в производственных помещениях и на смонтированных эстакадах. В данной статье вы узнаете, как работает кран-балка.

Устройство и принципы функционированию кран-балки во многом схожи с тем, как работает мостовой кран. Работа кранового оборудования напрямую зависит от его строения, поэтому стоит рассмотреть их классификацию.

По типу конструкции кран-балки подразделяются на:

  • Опорные. Ходовая тележка размещается выше плоскости несущего балочного моста, передвижение осуществляется по подкрановым рельсам.
  • Подвесные. Грузоподъемное устройство устанавливается в нижней части несущей балки. Рабочая зона ограничивается линией движения.

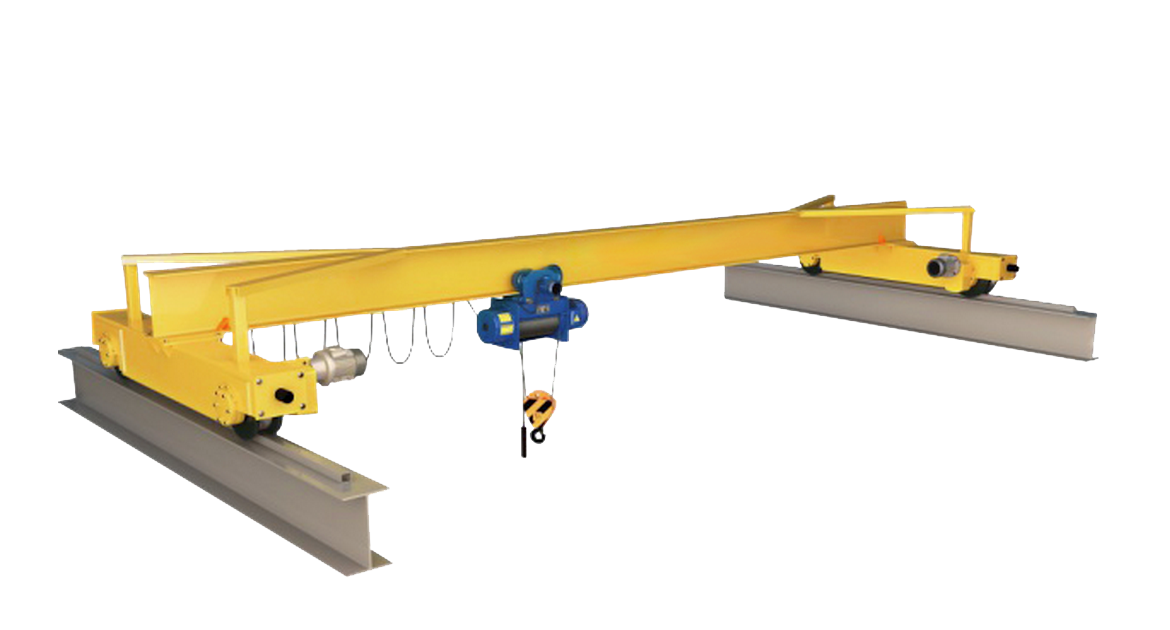

 опорная кран балка

Рис.1. Опорная кран-балка

Рабочий процесс грузоподъемного устройства любого вида сводится к следующим операциям:

  • Подъем и опускание груза.
  • Передвижение ходовой тележки по пролетной конструкции.
  • Возврат в первоначальную точку (реверсивный ход).

Кран-балка имеет два типа привода: ручной и электрический. Ручной цепной привод предназначен для подъема малотоннажных грузов и в качестве вспомогательного механизма к основному крану.

Электрифицированные модели имеют высокую грузоподъемность, активно применяются на производстве для проведения грузоподъемных операций любой сложности.

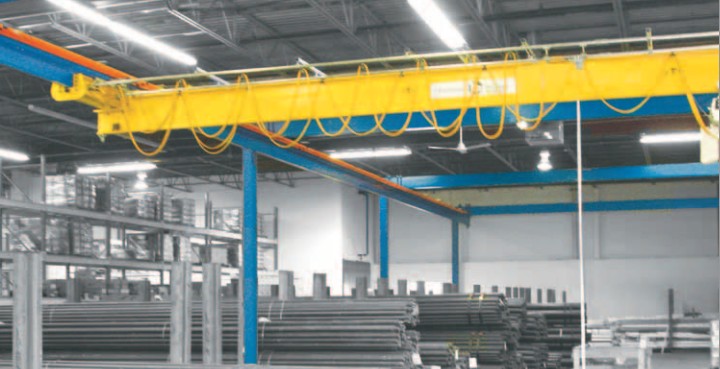

подвесная кран-балка

Рис. 2. Подвесная кран-балка

Оценка кранового оборудования производится по ряду основных технических характеристик. Основная – грузоподъемность, указывающая на предельно поднимаемый вес. Превышение нормы более чем на 25% может привести к возникновению прогиба и деформации опорных элементов.

Длина пролета кран-балки может составлять от 3 до 28,5 метров. По типу пролета Кб могут быть однопролетными и многопролетными. Максимальная высота подъема груза зависит от конструкции подъемно-транспортного устройства. Для подвесных КБ данный показатель находится в пределах 6-36 метров, а для опорных – 6-18 метров.

Все КБ питаются от электрического тока мощностью 380 В и напряжением 50 Гц. Температурный режим для моделей общего назначения – от ­-40 до +40 градусов.
