Как подключить кран-балку

В статье вы узнаете, как подключить кран-балку в систему питания. Для подключения кран-балки применяется схемы управления и монтажа, показывающие алгоритм соединения основных узлов конструкции. Электрическое оборудование грузоподъемного мостового оборудования включает: трехфазный двигатель асинхронного типа, электротележка, грузозахватное устройство, кабели питания.

Грузоподъёмный механизм включает таль для осуществления подъема и опускания груза, ходовую тележку для перемещения и подкрановых путей.

 электрическая схема кран-балки

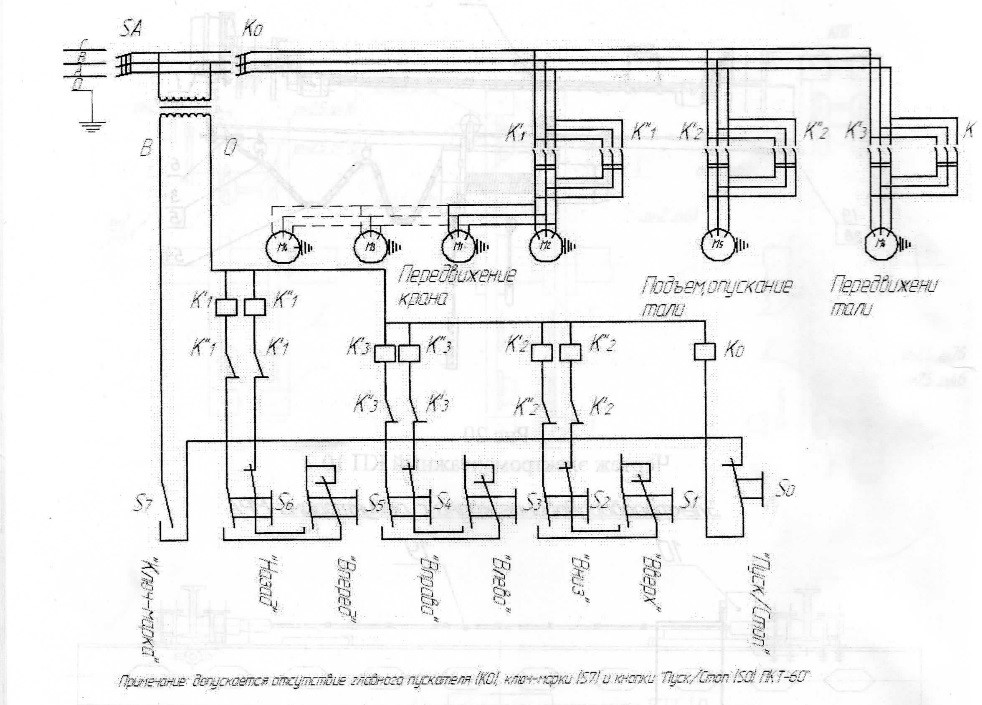

Рис.1. Принципиальная электрическая схема кран-балки

Таль (тельфер) включает в себя следующие элементы:

  • движущий агрегат, понижающий редуктор,
  • электромагнитная тормозная система для остановки вала при перебоях в энергоснабжении,
  • ограничители грузоподъёмности,
  • блоки полиспаста
  • крюк.

На кран-балках часто устанавливают дополнительные двигатели на подъем с двумя рабочими скоростями: номинальной и пониженной. Это позволяет уменьшить нагрев и износ контактов.

На большинстве моделей реализована кнопочно-кабельная система управления. Сигнал передается на реверсивные магнитные пускатели, которые подвешивают на гибком кабеле. Для предотвращения самопроизвольного включения устанавливаются двухсцепные блокираторы.

подключение кран-балки

Рис. 2. Подключение кран-балки

О том, как подключить кран-балку с 6 кнопками, можно узнать из схемы, прилагаемой к крану на заводе. На ней указывается подключение двигателей к реверсивным парам пускателей, на которые идут команды с программных кнопок.

Работа устройств с радиоуправлением не имеет принципиальных отличий от подачи питания через кабели, разница лишь в способе подачи сигналов на контакторы. Принципиальные схемы управления для пультов с радио большинством компаний держится в секрете, поэтому в свободном доступе их найти не получится.

Однако производитель обязан предоставить полный перечень проектной и монтажной документации при выпуске изделия с завода. Монтаж кранового механизма в здании или за его пределами зависит от ряда факторов:

  • Используемый тип подачи команд.
  • Количество электродвигателей и грузоподъемных устройств.
  • Последовательности соединения проводников и основных узлов.
