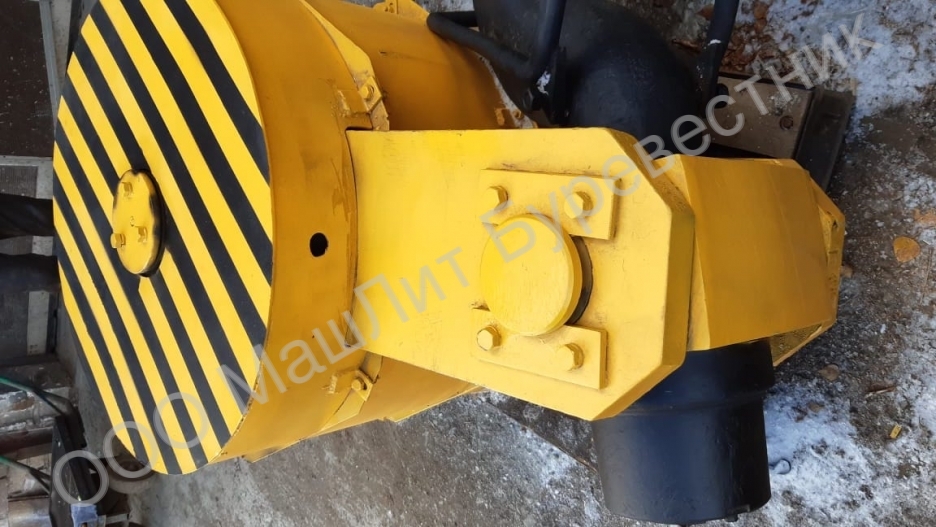

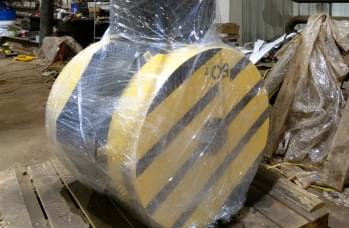

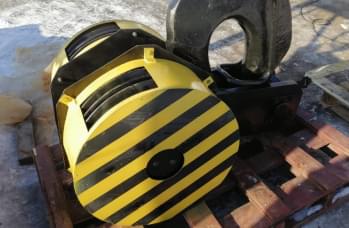

ООО «МашЛит «Буревестник» предлагает купить крюковую подвеску крана. Использование высококачественных материалов и современное оборудование предприятия «МашЛит «Буревестник» позволяет гарантировать отличные эксплуатационные свойства изделия. Цены крюковых подвесок ниже, чем у конкурентов, потому что мы являемся заводом-изготовителем.

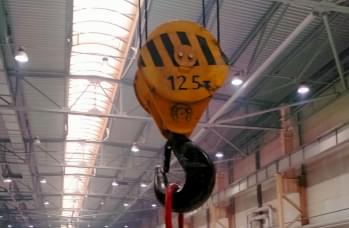

При работе подъемного крана основная функциональная нагрузка приходится на крюковую подвеску. Данный элемент позволяет не только закрепить груз на канате, но и обеспечить его наилучшее ориентирование, а также легкость фиксации и перемещения.
Устройство и классификация крюковой подвески

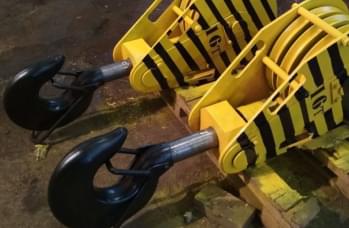

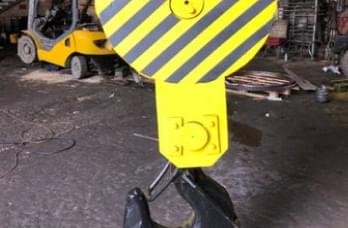

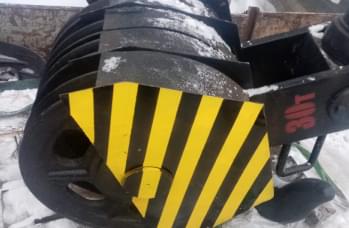

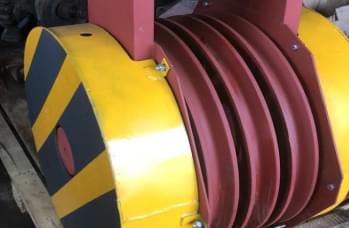

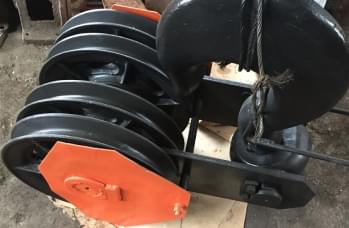

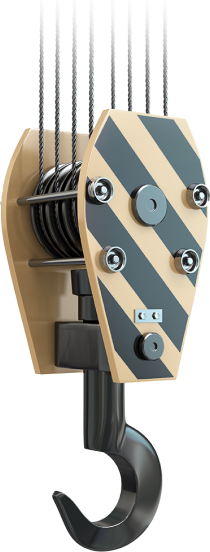

Все крановые крюковые подвески имеют схожее устройство:
- обводные блоки объединены щеками и траверсами с грузовым крюком;
- щеки соединены сепаративными трубками и закрепительными болтами;
- ригельные планки фиксируют ось, вокруг которой происходит вращение щек;
- в верхней части щек крепятся шкивы;
- рядом с основанием крановой крюковой подвески расположена траверса;
- на траверсе при помощи фиксирующей гайки крепится грузовой крюк.
Вращение траверсы в боковых щеках обеспечивает свободный ход крюка.
Крановые крюковые подвески классифицируются по типам (одноосные, двухосные, трехосные), по режиму работы механизма (грузоподъемности), по числу и расположению блоков.
Стоимость крюковых крановых подвесок ОСТ 24.191.08-81
| Крюк | Грузо-подъём., тн |
Ø каната, мм | Блоки | Масса, кг | Стоимость с НДС, руб | |
|---|---|---|---|---|---|---|
| Ø, мм | Количество | |||||
| Крюковая подвеска 12А-2 | 3.2 | 14 | 406 | 1 | 47,8 | 30.580 |
| Крюковая подвеска 12А-2 | 3.2 | 14 | 500 | 1 | 61,8 | 36.300 |
| Крюковая подвеска 14А-2 | 5 | 16,5 | 500 | 1 | 90,2 | 46.750 |
| Крюковая подвеска 14А-2 | 5 | 18 | 630 | 1 | 120 | 58.850 |
| Крюковая подвеска 14А-2 | 5 | 14 | 406 | 2 | 84,9 | 51.425 |
| Крюковая подвеска 14А-2 | 5 | 14 | 500 | 2 | 107 | 58.300 |
| Крюковая подвеска 17А-1 | 10 | 16,5 | 500 | 2 | 180 | 87.505 |
| Крюковая подвеска 17А-1 | 10 | 18 | 630 | 2 | 285 | 139.150 |
| Крюковая подвеска 17А-1 | 10 | 14,5 | 406 | 3 | 161 | 87.450 |
| Крюковая подвеска 17А-1 | 10 | 16,5 | 500 | 3 | 195 | 95.040 |
| Крюковая подвеска 17А-1 | 12 | 16,5 | 406 | 3 | 205 | 100.100 |
| Крюковая подвеска 18А-1 | 12 | 16,5 | 500 | 3 | 250 | 127.600 |
| Крюковая подвеска 18А-1 | 12 | 18 | 630 | 3 | 340 | 169.400 |
| Крюковая подвеска 18А-1 | 16 | 16,5 | 406 | 3 | 223 | 173.800 |
| Крюковая подвеска 19А-1 | 16 | 16,5 | 500 | 3 | 308 | 147.950 |
| Крюковая подвеска 19А-1 | 16 | 18 | 630 | 3 | 394 | 196.900 |
| Крюковая подвеска 18А-1 | 16 | 16,5 | 406 | 4 | 314 | 147.400 |
| Крюковая подвеска 19А-1 | 16 | 16,5 | 500 | 4 | 368 | 180.400 |
| Крюковая подвеска 19А-1 | 16 | 18 | 630 | 4 | 488 | 231.000 |
| Крюковая подвеска 19А-1 | 20 | 16,5 | 406 | 4 | 318 | 149.600 |
| Крюковая подвеска 20А-1 | 20 | 16,5 | 500 | 4 | 514 | 225.500 |
| Крюковая подвеска 20А-1 | 20 | 18 | 610 | 4 | 627 | 279.400 |
| Крюковая подвеска 22А-1 | 32 | 22 | 710 | 4 | 1016 | 309.650 |
| Крюковая подвеска 22А-1 | 32 | 22 | 810 | 4 | 1185 | 352.000 |
| Крюковая подвеска 24А-1 | 50 | 28 | 810 | 5 | 1963 | 589.050 |
| Крюковая подвеска 24А-1 | 50 | 28 | 960 | 5 | 2153 | 654.500 |
В изделиях с расчетной нагрузкой более 3 тонн крюки устанавливаются на упорных шариковых подшипниках, облегчающих вращение крюка. С небольшими нагрузками справляются сферические опоры скольжения, на которые монтируется крюк.
Траверса в подвеске может быть выполнена по одной из двух схем: нормальной или укороченной. Для нормальной подвески характерно объединение щеками траверсы и блоков полиспаста, для укороченной — размещение траверсы на оси блоков. В укороченном варианте всегда используется четное число блоков. Наибольшего сокращения длины крюковой подвески крана удается добиться благодаря укороченным крюкам.

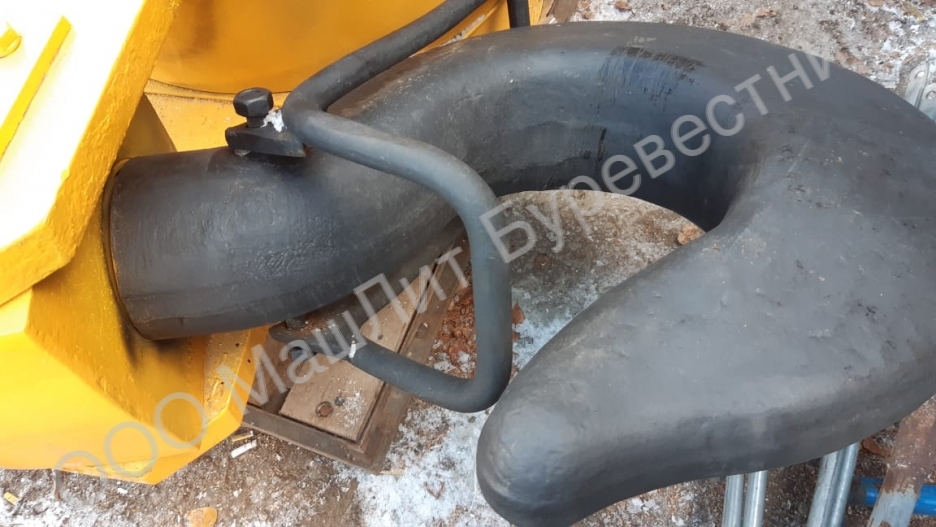

Самопроизвольное выпадение груза предотвращается специальной защелкой, установленной на крюке.
Подробную информацию о технических особенностях изделия можно получить у специалистов ООО «МашЛит «Буревестник».
